垫铁

反应器垫铁选择根据垫铁选用公式及图纸要求得出以下数据
A ≥ C (G1+G2) /nR   mm2
式中 A ── 每组垫铁的面积，(mm2)
Ｃ── 安全系数， 取C ＝ 2.3；
G1 ──设备及附件总重量(N)
G2 ──全部地脚螺栓紧固后，作用在垫铁上的总压力（N）；
   G2= πd02〔σ〕n′/4
d0 ──地脚螺栓根径(mm)；
[σ]──地脚螺栓材料的许用应力；180 MPa（地脚螺栓材质为Q345B）
117 MPa（地脚螺栓材质为Q235B）
n′—— 地脚螺栓的数量；
n——垫铁组的数量（视地脚螺栓的数量n′及设备底座的刚性程度，现场选定）；
R──基础混凝土的抗压强度，混凝土设计标号C30（可采用混凝土设计标号），30MPa。
1、 假设    R-101重442t
G1=442.2t=442.2×104 N
G2= 3.14×562×180×32/4=14179737.6N
A ≥2.3×（4422000 +14179737.6）/64×30
=22283.4mm2
选用垫铁规格为320×120mm  A=320×120=38400 mm2＞22283.4mm2
2、    R-102
G1=254.6t=254.6×104 N
G2= 3.14×562×180×28/4=12407270.4N
A ≥2.3×（2546000 +12407270.4）/56×30
=20471.8mm2
选用垫铁规格为280×120mm  A=280×120=33600 mm2＞20471.8mm2

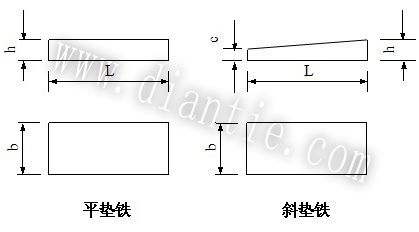

垫铁选用δ=20  材质Q235B的钢板制作，其中平垫铁1～2块，斜垫铁2块，斜垫铁加工形式见
注：1. 厚度h可按实际需要和材料情况决定；
2. 斜垫铁应与项次相同的平垫铁配合使用。
3. 垫铁面积A=L×b。
4. 垫铁图


根据垫铁选用公式和设备情况，设备垫铁选用如下：
a. 直接承受负荷的垫铁组，其位置和数量应附合下列要求：
每个地脚螺栓近旁至少应有一组垫铁，垫铁组应尽量靠近地脚螺栓；
有加强筋的容器底座，垫铁应垫在加强筋下。
b. 采用平垫铁或斜垫铁找平时，一般应符合下列规定：
直接承受负荷的垫铁组，应使用成对斜垫铁，两垫铁的斜面要相向使用，搭接长度应不小于全长的3/4；斜垫铁下面应有平垫铁。
调整后应将各块垫铁互相焊牢。
每一组垫铁均应放置整齐平稳，接触良好；垫铁表面的污油等应清除干净；设备找平后，各组垫铁均应被压紧，可用0.25kg手锤逐组轻击听音检查。
立式设备的垫铁组高度一般为50mm左右。
设备调整后，垫铁应露出设备支座底板外缘10～20mm；垫铁组伸入长度应超过地脚螺栓，且应保证设备受力均衡。
