垫铁放置方法
分类:技术支持
发表时间:2012-3-24 01:34
(1)标准垫法 如图所示,一般都采用这种垫法。它是将垫铁放在地脚螺栓的两侧,这也是放置垫铁的基本原则。
(2)十字垫法 如图所示,当设备底座小、地脚螺栓间距近时用这种方法。
(3)筋底垫法 如图所示,设备底座下部有筋时,一定要把垫铁垫在筋底下。
(4)辅助垫法 如图所示,当地脚螺栓间距太远时,中间要加一辅助垫铁。一般垫铁间允许的最大距离为500~1000㎜。

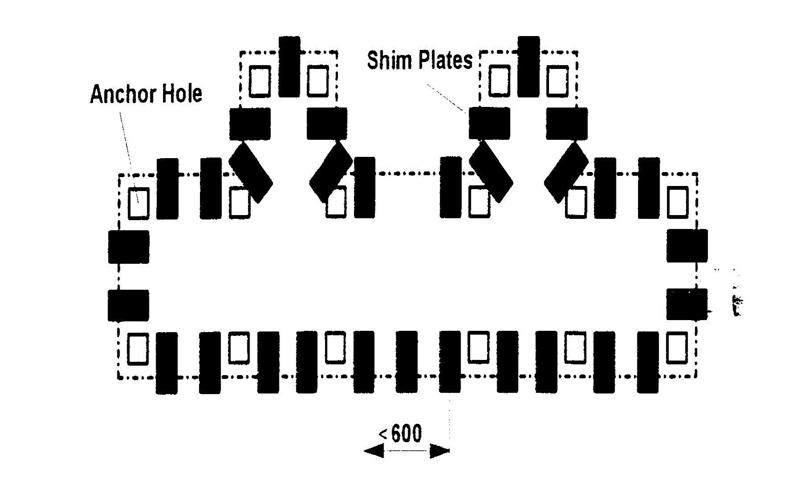

(5)混合垫法 如图所示,根据设备底座的形状和地脚螺栓间距的大小来放置,金属切削机床一类的设备大都采用这种方法。
