S78-4机床减振垫铁
分类:减震垫铁
发表时间:2012-3-15 15:09

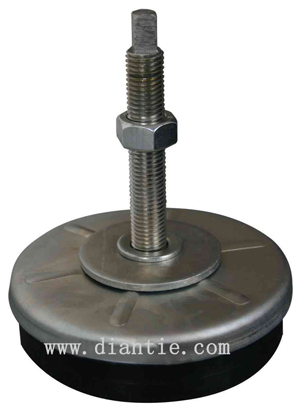

S78-4系列机床减振垫铁
适用范围:
木工、纺织、印染、化工、塑料、电工、食品等一般机械设备。
产品特点:
1、 安装机床不需埋设地脚螺栓,缩短安装周期,节省安装费用。
2、 根据生产工艺变化,随意调整机床位置,实现生产流水线柔性化设计。
3、 调整机床水平方便,迅速。
4、 隔振、减振,降低噪音。
5、 耐油性,耐腐蚀性强
如何正确选择:
1、确定机床重量及机床基座紧固地脚孔数量。
2、垫铁承载能力F(kg)>机床总重量(kg) /支撑点个数
(特殊情况,考虑机床重心位置,确定重量分配)。
3、检查机床基座孔直径、长度是否符合。
使用方法:
1、将所需垫铁放入机床地脚下,穿入并顺时针旋转螺栓,使承重盘升起与机床接触。
2、进行机床水平调节(螺栓顺时针旋转,机床升起)。
3、调整机床水平后,锁紧圆螺母,固定水平状态。
注意:因为橡胶的蠕变现象,在垫铁使用两周后,再调节一次机床水平。
技术参数及选用表:
产品说明:
型号 | 外径(mm) | 螺纹(mm) | 底座高度(mm) | 螺栓长度(mm) | 总高度 (mm) | 可调高度 (mm) | 单件承载 (kg) |
S78-4-01 | 80 | M12 | 40 | 100 | 110 | 12 | 320 |
S78-4-02 | 120 | M16 | 48 | 140 | 155 | 14 | 500 |
S78-4-03 | 160 | M20 | 53 | 180 | 195 | 14 | 1000 |
