PS充气式减振垫铁
分类:减震垫铁
发表时间:2012-3-15 10:13
PS充气式减振垫铁产品特点
充气式减振垫铁有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,保证加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。
安装机床不需设置地脚螺栓与地面固定,节省安装费用,缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使机床楼上安装成为可能。
适用范围
精密机加工设备、三座标测量、划线机、精密工作台、100/min-500min次高速冲床、冲孔机、锻压机、空压机、泵体及特别要求隔振的设备。
使用方法
将所需垫铁放入机床地脚孔下,旋入螺栓,落下机床,逐个向垫铁内充入压缩空气,使垫铁逐个升高3mm。确认螺栓和地脚孔壁不磨擦后,旋紧螺母。继续充入压缩空气,使机床逐个升高7mm。然后充气调节机床水平,调节范围H值±6mm(工作内压为0.5Mpa),
移动机床时,应先将垫铁内压缩空气释放,再移开机床。

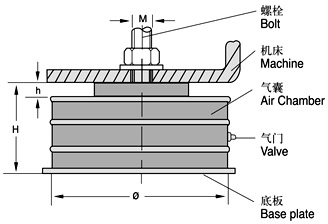

PS充气式减振垫铁参数表
产品编号 | 尺寸参数(mm) | 可调高度(mm) | 单件静载荷 | 参数指标 | ||||
φ-H | φ | H | h | M | Δh | Min. | Max. | fz(Hz) |
PS 073-64 | 73 | 64 | 15 | M8×80 | ±6.5 | 111 | 450 | <3 |
PS 105-64 | 105 | 64 | 15 | M8×80 | ±6.5 | 333 | 1350 | <3 |
PS 120-89 | 120 | 89 | 15 | M12×100 | ±6.5 | 670 | 2670 | <3 |
PS 190-89 | 190 | 89 | 15 | M12×100 | ±6.5 | 1350 | 5340 | <3 |
PS 267-89 | 267 | 89 | 15 | M16×120 | ±6.5 | 2670 | 10700 | <3 |
PS 400-89 | 400 | 89 | 15 | M16×120 | ±6.5 | 5340 | 22000 | <3 |
注释 Note | 调节螺栓长度可根据用户需要变化 |
