垫铁

根据现场工程实际情况（预埋地脚螺栓混凝土支墩标高未达标准），需要加厚加高垫铁，按照施工工艺和规范要求施工方法如下：垫铁的规格：120mm×90mm×50mm ，120mm×90mm×30mm，120mm×90mm×10mm，120mm×90mm×5mm组合使用，安装时应根据实际标高尺寸确定垫铁组的高度，再确定每组垫铁厚、薄的配合；规范规定，每组垫铁的块数不应超过五块。

按照图纸标高要求，根据已有的标高控制点通过水准仪测量标高，为了减小标高精确度误差，要多次测量取平均数，控制误差在2mm之内，为了使垫铁组平稳地传力给基础，应使垫铁面与基础面紧密贴合。因此，在垫放垫铁前，对不平的基础上表面，需用工具凿平并在打标高之前清理干净混凝土支墩上垃圾以减少外在原因影响标高的准确度。

按照标准方法，垫放垫铁应符合以下规定：

1、垫铁在垫放前，应将其表面的铁锈、油污和加工的毛刺清理干净，以备灌浆时能与混凝土牢固的结合；

2、垫铁的位置及分布根据钢柱底座板受力面积大小，垫在钢柱中心及两侧受力集中部位或靠近地脚螺栓的两侧。

3、垫铁垫放要保证在不影响灌浆的前提下，相邻两垫铁组之间的距离应愈近愈好，这样能使底座板，垫铁和基础，起到全面承受压力荷载的作用，共同均匀的受力；避免局部偏压、集中受力或底板在地脚螺栓紧固受力时发生变形。

4、直接承受荷载的垫铁面积，应符合受为需要，否则面积太小，易使基础局部集中过载，影响基础全面均匀受力。因此，钢柱安装用垫铁调整标高或水平度时，首先应确定垫铁的面积。

5、垫放垫铁时，应将厚垫铁垫在下面，薄垫铁放在最上面，最薄的垫铁宜垫放在中间；但尽量少用或不用薄垫铁，否则影响受力时的稳定性和焊接(点焊)质量；安装钢柱调整水平度，在确定平垫铁的厚度时，还应同时锻造加工一些斜垫铁，其斜度一般为1/10～1/20；垫放时应防止产生偏心悬空，斜垫铁应现对使用。

6、根据实际情况选在每个钢柱支座加劲处均加垫铁，垫铁的长边垂直于支座边，垫铁露出钢柱支座边10mm~30mm,保证受力和灌浆要求。在灌浆前将垫铁整体点焊一起，加强整体性。

7、灌浆前，应认真检查垫铁组与底座板接触的牢固性，常用O.25kg重的小锤轻击，用听声的办法来判断，接触牢固的声音是实音；接触不牢固的声音是碎哑音。

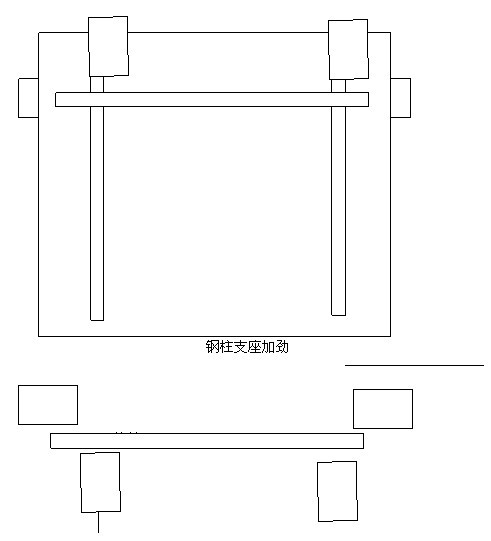

垫铁垫放简图如下：
