调整垫铁
机床调整垫铁产品技术参数特点与产品展示:
机床调整垫铁选用方法：
按设备原有支承数，参照上表中每个垫铁最大承载量选用所需型号。例如C620车床，机床重量2280公斤，机床支承六点，则2280/6=363kg，若选用SV78-100型已超载，故应选用SV78-125型为适合。
机床调整垫铁作用方法：
安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。 安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。 调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。 在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。 机床防震垫铁橡胶有蠕变现象，待经14天趋向稳定，故要求机床使用14天后再调整一次水平。
序号 规格 螺纹 重量 单件承载力 F(N)
1 130×60×40 M14 重 4000
2 130×70×50 M14 重 5000
3 160×80×50 M14 M16 重 6000
4 200×100×65 M16 M20 重 13000
5 220×120×70 M16 M20 重 15000
6 240×120×70 M18 M20 重 18000
7 240×120×70 M18 M20 重 18000
8 260×130×70 M18 M20 重 20000
9 300×150×80 M20 M25 重 45000

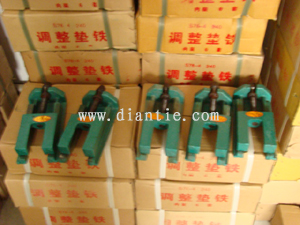

调整垫铁成品

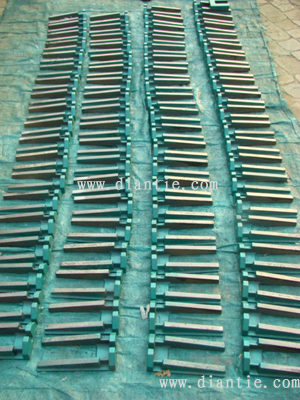

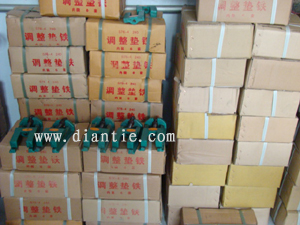

库房中调整垫铁成品

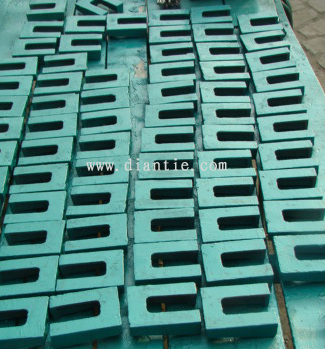

喷漆的调整垫铁
半成品调整垫铁
